Rig de perfuração de poços de água com motor a diesel Cummins de 132 kW para perfuração de água de 600 m
Descrição do produto

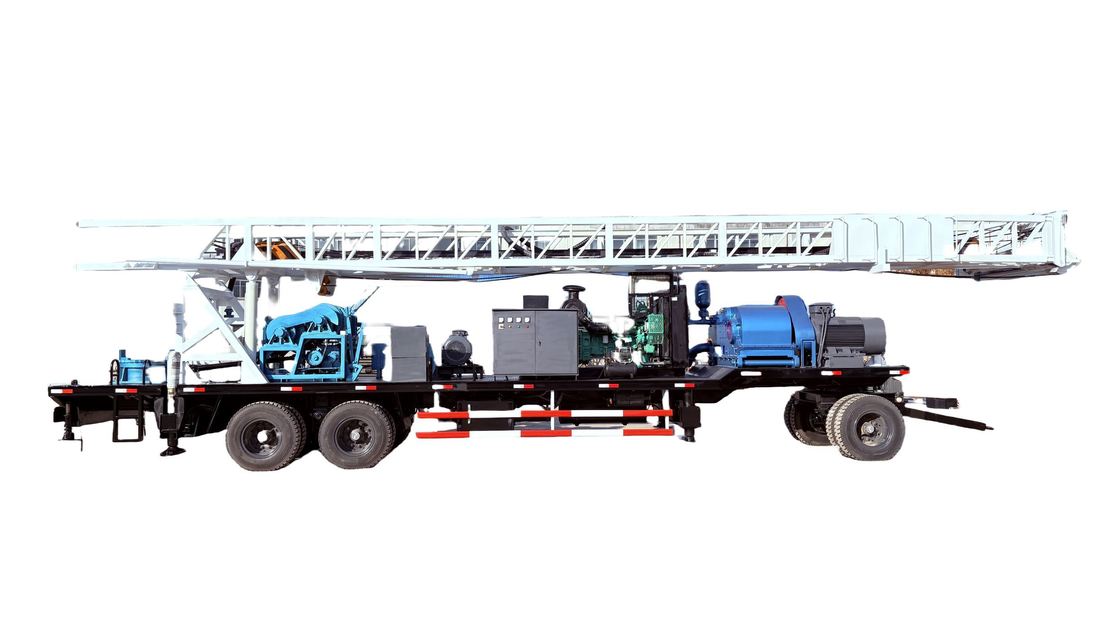

A plataforma de perfuração montada em reboque RCBZ600T integra um chassi especializado com um gerador de diesel independente, bomba de lama, sistema de elevação dupla, mesa giratória e mastro de K-truss.Projetados para mobilidade rápidaEste equipamento apresenta uma configuração completa com transmissão mecânica simplificada, garantindo uma operação fiável e uma fácil deslocação.Ele lida com eficiência com tarefas de perfuração até 600 metros de profundidade em diversas condições geológicasO fornecimento padrão inclui peças de consumo para bombas, rodas de mão de elevação, suportes de garfo correspondentes e acessórios para estações de energia.
Parâmetros técnicos
| Profundidade nominal de perfuração |
600 m |
| Rodas de perfuração |
89 mm ((3-1/2") |
| Capacidade do guincho |
Capacidade de elevação do gancho principal (kN) |
300 |
| |
Capacidade de elevação do gancho auxiliar ((kN) |
160 |
| |
Velocidade máxima da corda do guincho principal ((m/min) |
100 |
| |
Velocidade máxima da corda do guincho auxiliar ((m/min) |
100 |
| Tabela giratória |
Diâmetro interno da plataforma giratória ((mm) |
500 |
| |
Velocidade de rotação (rpm) |
38;57;85 |
| |
Torque máximo da plataforma giratória (kN.m) |
15 |
| Mastão |
Altura efetiva da torre de perfuração (mm) |
15255 |
| |
Carga nominal da torre de perfuração (t) |
36 |
| Ferramenta de perfuração |
Kelly (mm) |
108*108*10500 |
| |
Rodas de perfuração (mm) |
89*9000 |
| Bomba de lama |
Deslocamento (L/min) |
1000 |
| |
Pressão ((Mpa) |
5 |
| Sistema de propulsão: motor diesel |
Cummins 6BT5.9-C180 |
132 kW/2200 rpm |
| Tamanho do transporte |
Comprimento (L) * Largura (W) * Altura (H) (mm) |
16700×2500×4100 |
Características fundamentais
1Sistema de energia robusto.
Equipado com geradores a diesel Cummins de 132 kW que oferecem reservas de potência substanciais e operação estável e contínua.
2Sistema de nivelamento de precisão
Quatro forros hidráulicos operam de forma independente ou sincronizada. As patas traseiras se estendem horizontalmente com bloqueio mecânico para melhorar a estabilidade da perfuração.
3. Mesa giratória de alto torque
A mesa giratória com alavanca utiliza uma transmissão de engrenagem hipoide, fornecendo 15 kN·m de binário com ruído reduzido e durabilidade melhorada.
Circulação eficiente de lama
A bomba de pistão alternativo de alto caudal (1000 L/min a 5 MPa) garante um desempenho constante com pontos de manutenção acessíveis.
4Capacidade de elevação dupla
Os guinchos principais e auxiliares utilizam sistemas planetários mecânicos, proporcionando capacidade de elevação de 300 kN e 160 kN, respectivamente, para perfuração e manuseio de acidentes.
5Integridade estrutural
O projeto do mastro de treliça K suporta cargas de 36 toneladas a uma altura de trabalho de 15,255 mm, garantindo a rigidez durante as operações de perfuração profunda.
Aplicação
A plataforma de perfuração montada em reboque RCBZ600T fornece soluções abrangentes de perfuração para infraestruturas, exploração de recursos e projetos de energia sustentável, incluindo a pilha de edifícios de grande altura,Construção de fundações de pontes, levantamento geológico em campos de mineração, reforço de portos/barragens, perfuração de poços de água e instalações complexas de poços com bombas de calor de origem terrestre (GSHP).O seu projecto optimizado, dotado de mobilidade removível por tractorA estabilidade do mastro de 36 toneladas, a mesa giratória de 15 kN·m de binário e a bomba de lama de 1000 l/min garantem uma operação eficiente em diversos estratos, tais como camadas aluvionais, rocha fracturada,e formações conglomeradas até 600 m de profundidade, proporcionando um desempenho fiável em locais de trabalho desafiadores.

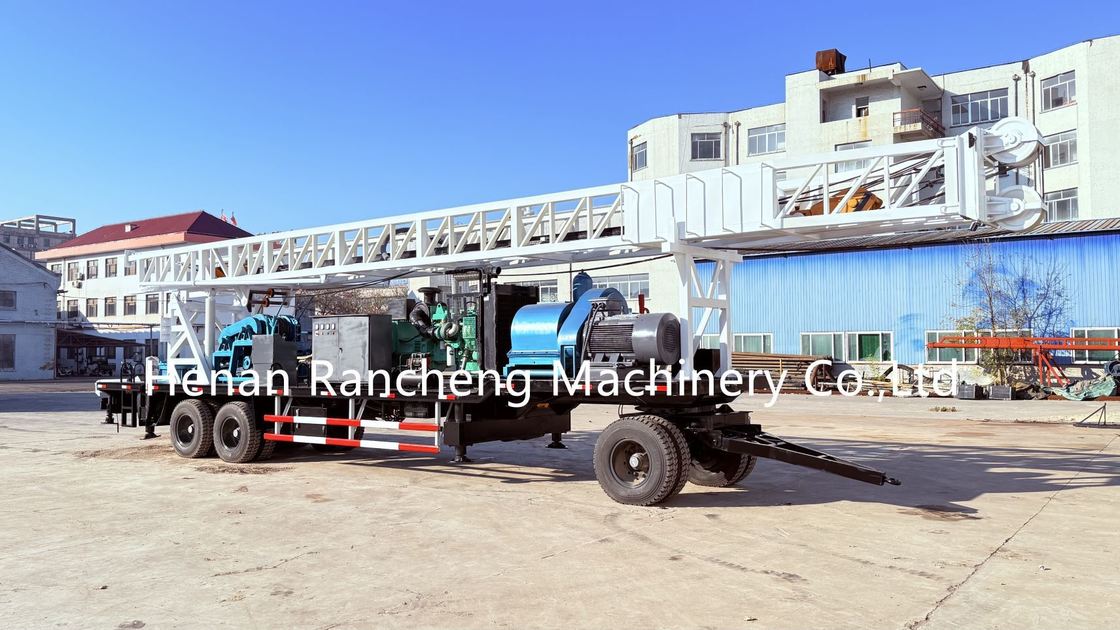

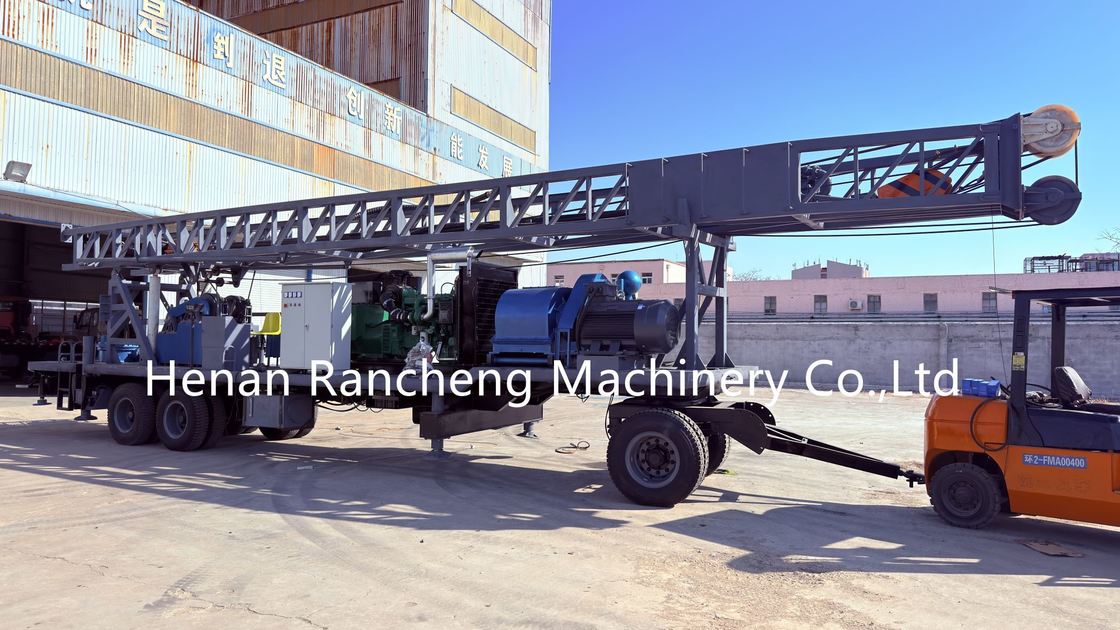

Imagem
