1107CFM 25bBar Compressores de parafusos para motores a diesel Compressores de ar portáteis para pressão de 2,5-1,8 Mpa
Introdução à Máquina
O compressor de ar utiliza um sistema de engrenagens "convexo-convexo", aumenta a criação de um filme de lubrificação hidrodinâmico, minimiza a fuga lateral na área de contato,aumenta a eficiência do compressor, e otimiza o desempenho de usinagem e teste do rotor.
A filosofia de projeto de "grande rotor, grande rolamento, baixa velocidade" é empregada, tornando a velocidade 30-50% menor do que a dos concorrentes, reduzindo assim o ruído, vibração e temperatura do escape,Melhoria da rigidez do rotor, prorrogando a vida do rotor e diminuindo a sensibilidade aos detritos e aos carbonetos de óleo.
A gama de potência é de 4 a 355 kW, sendo 18,5 kW e 250 kW adequados para compressores sem engrenagem de acionamento direto, enquanto 200 kW e 250 kW são adequados para compressores de motor de quatro etapas de ação direta.Pode atingir velocidades de até 1480 rpm.
O conceito de projeto de "grande rotor, grande rolamento, baixa velocidade" é adotado para tornar a velocidade 30-50% menor do que outras marcas, reduzir o ruído, vibração e temperatura do escape, melhorar a rigidez do rotor,prolongar a vida do rotor, e reduzir a sensibilidade aos detritos e aos carbonetos do óleo.
A gama de potência é de 4 a 355 kW, dos quais 18,5 e 250 kW são adequados para compressores sem engrenagem de tração direta, e 200 kW e 250 kW são adequados para compressores de motor de quatro etapas de tração direta.A sua velocidade pode chegar a 1480 rpm.
TParâmetros técnicos
| Modelo |
Capacidade aérea
(m3/min)
|
Pressão de trabalho
(Mpa)
|
Motor a diesel
(HP)
|
Tamanho da dimensão
(mm)
|
| 6/7 |
6 |
0.7 |
Yuchai 80HP |
3750×1920×1700 |
| 7.5/7 |
7.5 |
7 |
Yuchai 80HP |
3750×1920×1700 |
| 9/7 |
9 |
0.9 |
Yuchai 95HP |
3750×1920×1700 |
| 12/10 |
12 |
1 |
Cummins 150 HP |
4080 × 1980 × 2350 |
| 12/10 |
12 |
1 |
Yuchai 160 HP |
4080 × 1980 × 2350 |
| 10/13 |
10 |
1.3 |
Yuchai 160 HP |
4080 × 1980 × 2350 |
| 17/7 |
17 |
0.7 |
Cummins 180 HP |
3380 × 1640 × 2350 |
| O que fazer? 15/10 |
15 |
1 |
Cummins 180 HP |
3380×1650×2500 |
| O que fazer? 15/10 |
15 |
1 |
Yuchai 190HP |
3380×1650×2500 |
| O que fazer? 15/13 |
15 |
1.3 |
Yuchai 240 HP |
3380×1650×2500 |
| 15/14.5 |
15 |
1.45 |
Yuchai 190HP |
3380×1650×2500 |
| 13/17 |
13 |
1.7 |
Cummins 215 HP |
3780×1980×235 |
| 18/17 |
18 |
1.7 |
Cummins 260 HP |
3780×1980×235 |
| 18/17 |
18 |
1.7 |
Yuchai 260 HP |
3780×1980×235 |
| 19/18 |
19 |
18 |
Yuchai 260 HP |
3780×1980×235 |
| 22/8 |
22 |
0.8 |
Cummins 260 HP |
4580×1950×2600 |
| 22/14 |
22 |
1.4 |
Yuchai 340HP |
4580×1950×2600 |
| 22/14 |
22 |
1.4 |
Cummins 360 HP |
4580×1950×2600 |
| 22/18 |
22 |
1.8 |
Yuchai 340HP |
4600×1950×2850 |
| 22/18 |
22 |
1.8 |
Cummins 360 HP |
4600×1950×2850 |
| 22/20 |
22 |
2 |
Cummins 325 HP |
4600×1950×2850 |
| 26/20 |
26 |
2 |
Cummins 360 HP |
4600×1950×2850 |
| 27/20 |
27 |
2 |
Yuchai 395HP |
4600×1950×2850 |
| 27/22 |
27 |
2.2 |
Cummins 400 HP |
4600×1950×2850 |
| 29/23 |
19 |
2.3 |
Yuchai 400 HP |
4700 × 2100 × 2850 |
| 31/25 |
31 |
2.5 |
Yuchai 550 HP |
4700 × 2100 × 2850 |
| 33/25 |
33 |
2.5 |
Yuchai 550 HP |
4700 × 2100 × 2850 |
| 35/30 - 38/25 |
35/38 |
Três e meio.5 |
Cummins 550 CV |
4700 × 2100 × 2850 |
Aplicação
Os compressores de ar de parafuso portáteis a diesel são amplamente utilizados em rodovias, ferrovias, minas, conservação de água, transporte marítimo, construção urbana, energia, militares e outras indústrias.

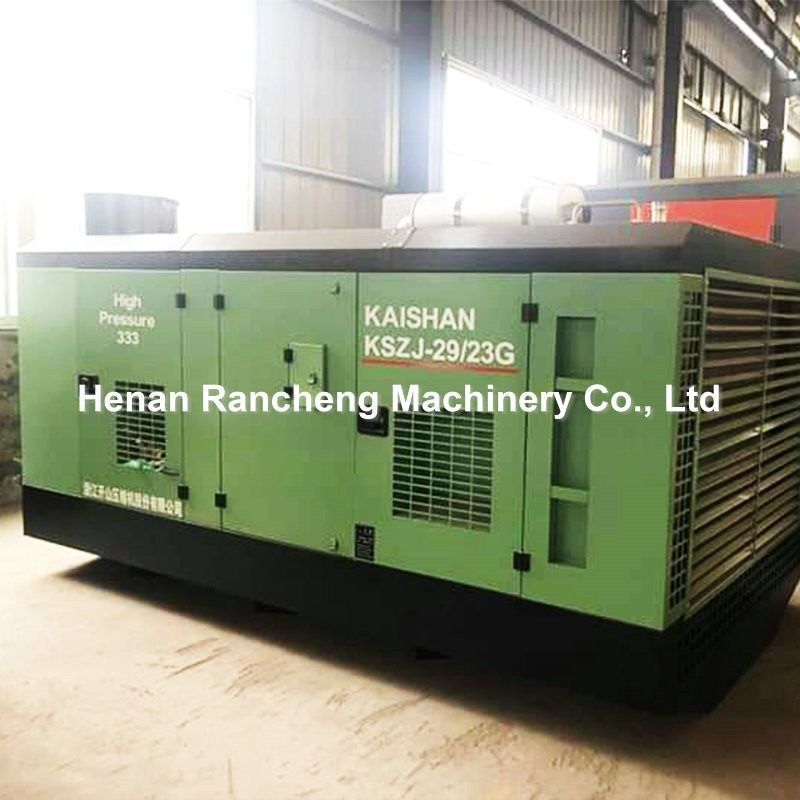

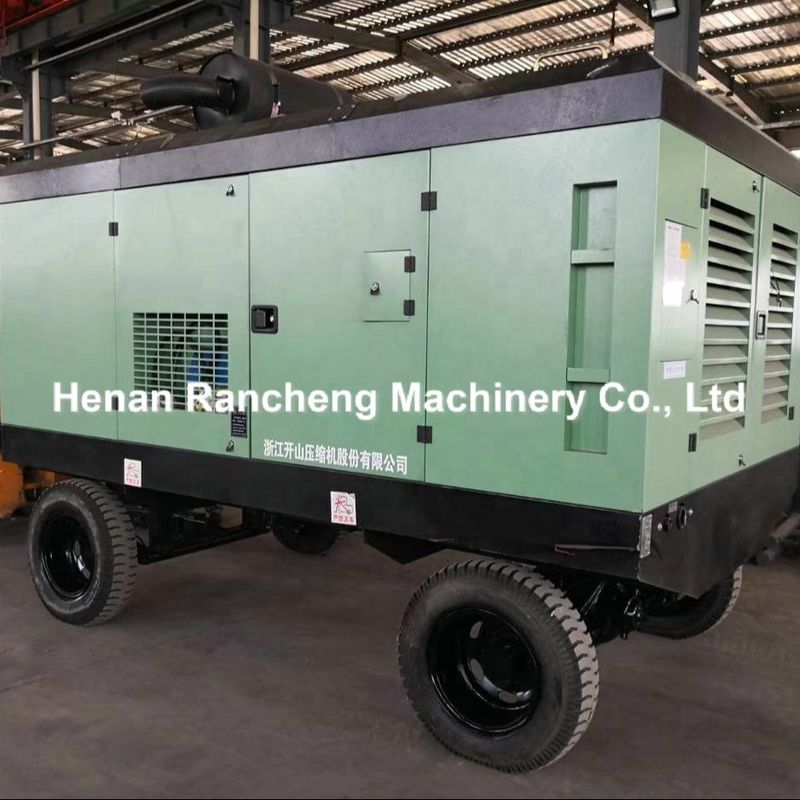

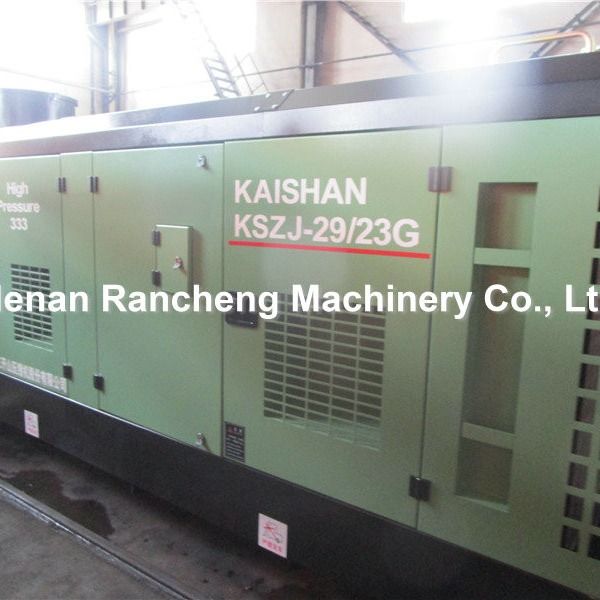

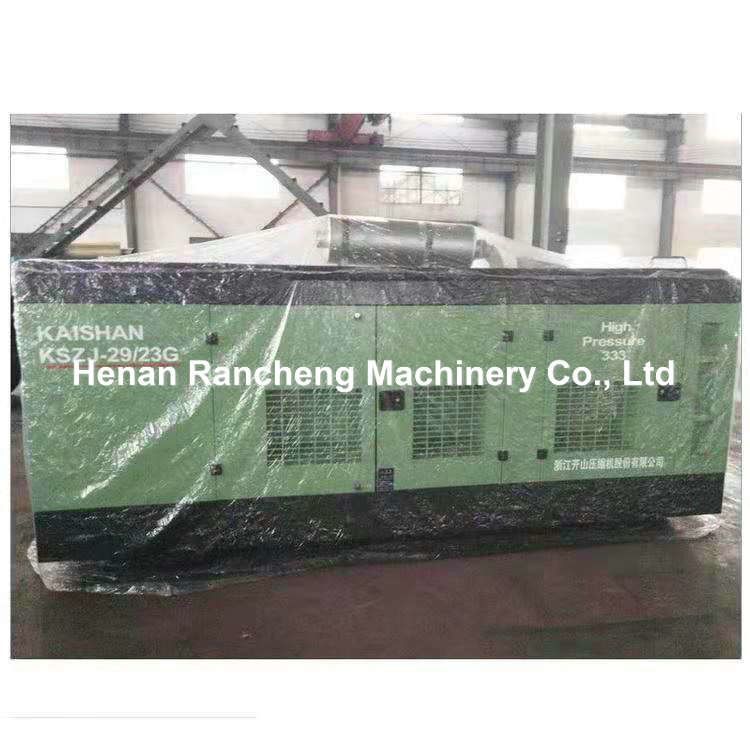

Imagens da máquina
