Máquina de perfuração de empilhadeiras de 10 m de profundidade e 1000 mm de diâmetro
Descrição do produto

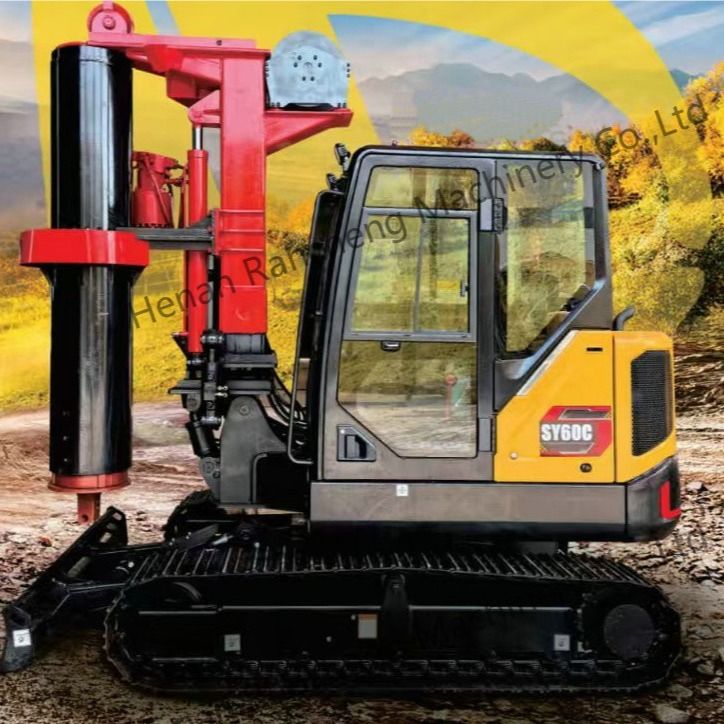

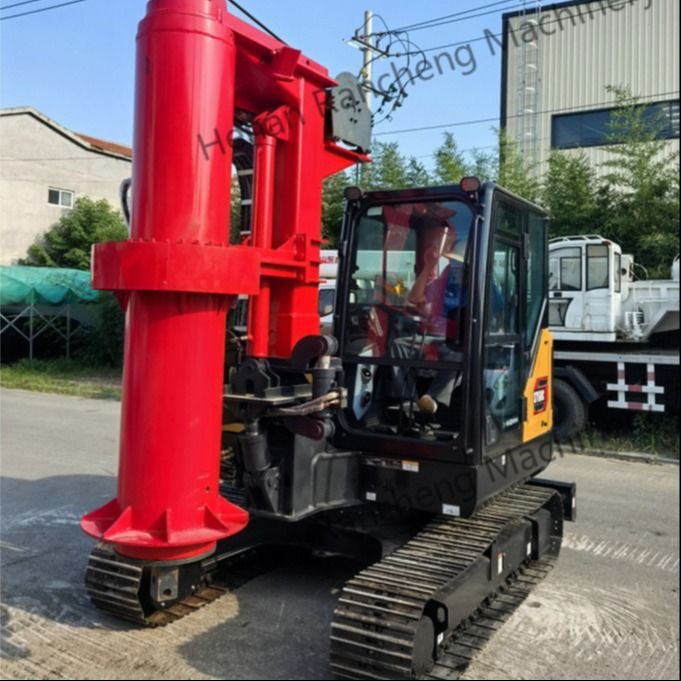

O sistema de perfuração hidráulica RCQ-10C, otimizado para o espaço, integra-se com as plataformas de escavadeiras SANY SY60C para executar engenharia de fundação de precisão em ambientes espaciais restritos.Através do ajuste dinâmico dos ângulos de inclinação operacionais, raios de trabalho e configurações de ferramentas intercambiáveis, este sistema alcança a capacidade de formação de poços de 1 m de diâmetro.
Ideal para zonas de trabalho restritas, incluindo poços de transporte verticais, interiores estruturais, zonas de baixa franquia aérea e corredores de infra-estruturas,Esta solução de perforação por rotação demonstrou uma eficácia particular nas instalações de postes urbanos ao longo de direitos de passagem restritos para redes municipais, melhorias de vias públicas e iniciativas de electrificação ferroviária.
Projetado para projetos de fundação de médio porte, o aparelho de perfuração rotativo RCQ-10C combina economia operacional com mobilidade aprimorada.Sua arquitetura modular permite o transporte de veículos de carga padrão sem requisitos de desmontagem de cordas de perfuração, reduzindo significativamente as durações de mobilização do local para os empreiteiros de escala moderada.
Parâmetros técnicos
| Modelo |
RCQ-10C |
| Profundidade de perfuração (m) |
10 m |
| Diâmetro da perfuração (mm) |
300-1000 mm |
| Chassis |
Sany SY60C escavadeira |
| Motor a diesel |
Kubota motor V2607-DI-T0CF21
36 kW
|
| Cabeça rotativa. |
| Torque da cabeça de potência (KN.m) |
35KN.m |
| Distância de deslocamento da cabeça rotativa |
1100 mm |
| Velocidade de rotação (r/min) |
10-45 RPM |
| Força de elevação |
27 KN. |
| Força de empurrão |
25KN |
| Guincho. |
| Força de elevação do guincho principal |
38KN. |
| Assisting winch rated lifting force (Força de elevação estimada do guincho) |
14KN. |
| Chassis |
| Velocidade de deslocamento |
3 km/h |
| Gradiente de escalada máximo |
30° |
| Largura do chassi |
2000 mm |
| Peso da máquina |
9.3T |
| Dimensão de transporte de máquina |
3450 x 2025 x 3400 mm. |
Principais vantagens
Configuração espacialmente eficiente:Projetados para operar em condições de restrição dimensional, incluindo câmaras de acesso verticais, recintos estruturais e zonas de espaço limitado para a cabeça.
Capacidade de perfuração melhorada:Oferece a conclusão de poços de 1000 mm de diâmetro com tempos de ciclo acelerados para projetos sensíveis ao tempo.
Vantagens da mobilidade:A geometria otimizada para o transporte permite a logística através de transportadores de carga convencionais; não requer desmontagem de componentes para trânsito, acelerando a implantação em campo.
Operação económica:Equilibra a produção de nível industrial com relações de custo-eficiência otimizadas, especificamente calibradas para empresas contratantes de nível médio.
Sistemas de perfuração inteligentes:Incorpora um trem de pouso hidráulico com mastro de ereção automática e monitoramento de carga em tempo real, garantindo precisão operacional e integridade estrutural.
Aplicação
This pie drilling rig is primarily used for soft soil piling, including applications in foundations, seaports, bridges, reservoirs, and national defense construction.É amplamente utilizado em projetos de pilhas de parafusos rotativos., engenharia de pilhas, engenharia de perfuração, prospecção geológica, e vários projetos de construção, incluindo engenharia de explosão.
