RCQ530 Ferramenta de perfuração hidráulica rotativa de 30 m
Introdução à Máquina
A plataforma de perfuração rotativa hidráulica RCQ530 adota um método de perfuração de alta pressão, que pode atingir uma profundidade máxima de perfuração de 30 metros.Pode ser equipado com ferramentas de perfuração de diferentes especificações, e o diâmetro do buraco da pilha varia entre 500-1500 mm.
O condutor hidráulico de pilhas tem alta eficiência de perfuração e pode ser rapidamente transferido para o próximo canteiro de obras após a conclusão da construção.e são máquinas e equipamentos de condução de pilhas especialmente utilizados para a construção ferroviária nacional de alta velocidade.
Parâmetros técnicos
| Modelo |
Estação de perfuração rotativa RCQ530 |
| Modo de funcionamento |
Pressão do cilindro de óleo hidráulico |
| Diâmetro da perfuração |
Φ500-Φ1500 mm |
| profundidade de perfuração |
30m |
| Diâmetro da barra Kelly |
340 mm |
| Dimensão |
11500X3000X3350mm |
| Peso total |
26T |
| Torque de saída máximo da cabeça de potência |
120KN.m |
| Velocidade de rotação |
10 a 50 RPM |
| Pressão máxima da garrafa de óleo sob pressão |
120KN |
| Força de elevação máxima da garrafa de óleo sob pressão |
120KN |
| Máxima velocidade do cilindro de óleo a pressão |
2500 mm |
| Força de elevação máxima do guincho principal |
130KN |
| Velocidade máxima de elevação do guincho principal |
70 m/min |
| Diâmetro da corda de arame do guincho principal |
24 mm |
| Força de elevação máxima do guincho de assistência |
30KN |
| Velocidade máxima de elevação do guincho de assistência |
55 m/min |
| Diâmetro da corda do guincho auxiliar |
12 mm |
| Inclinação lateral do mastro |
± 4° |
| Inclinação do mastro para a frente |
4° |
| Pressão de trabalho máxima |
30Mpa |
| pressão do piloto |
3.5Mpa |
| Velocidade de circulação (km/h) |
5 km/h |
| Grau da pinça de viagem |
30° |
| Radius de funcionamento |
4.3m |
| Potência do motor diesel (KW) |
150KW, Cummins, refrigeração por água, turbocarregador, |
Vantagens da máquina
1- Flexibilidade: pequena tonelagem, operação simples, velocidade rápida, transporte conveniente e outras características.
2- Alto rendimento: pequeno investimento, rendimento rápido e vantagens económicas insubstituíveis.
3Acessórios de marca, motor Cummins, bomba hidráulica Kawasaki, motor Hyundai ou Dragon, redutor rotativo Sany, elevador de marca chinesa
4- Cabeça de energia.
A cabeça giratória da plataforma de perfuração giratória adota um motor duplo durável de alta resistência e alta velocidade,que tem muitas vantagens em várias condições de trabalho e a sua eficiência de trabalho é 50% superior à dos produtos similares
5. Chassi
A plataforma de perfuração rotativa adota um chassi profissional de rastreador hidráulico auto-desenvolvido, o que faz com que a máquina funcione mais suavemente, realize uma operação de 360 graus e garanta o equilíbrio do centro
6Guincho principal.
A plataforma de perfuração rotativa adota um motor hidráulico de grande diâmetro, longa vida útil da corda de arame, grande força de elevação, velocidade rápida, resposta sensível, alta estabilidade e melhora a eficiência da pilha

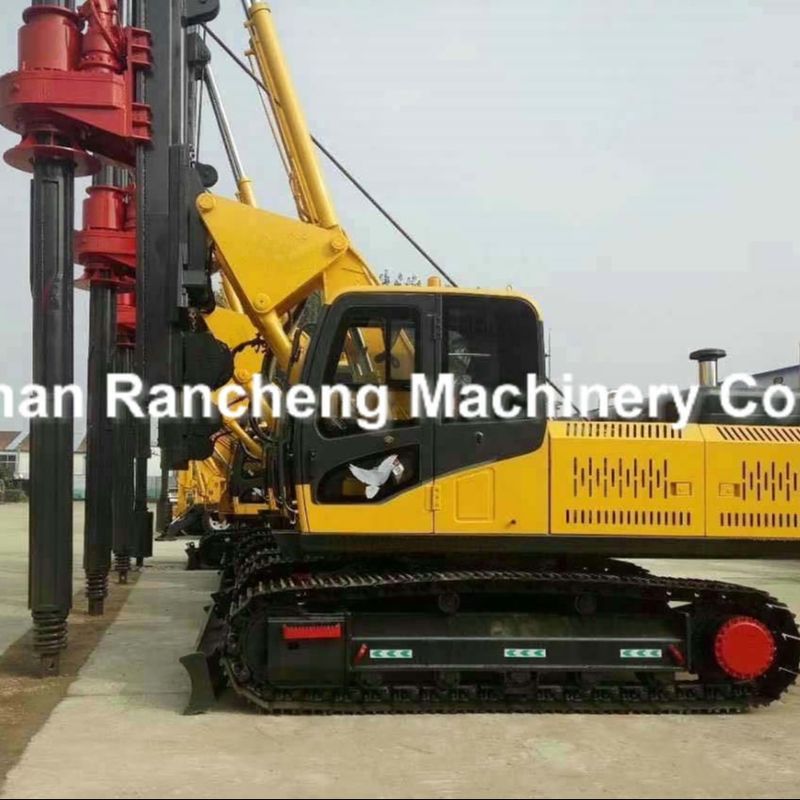

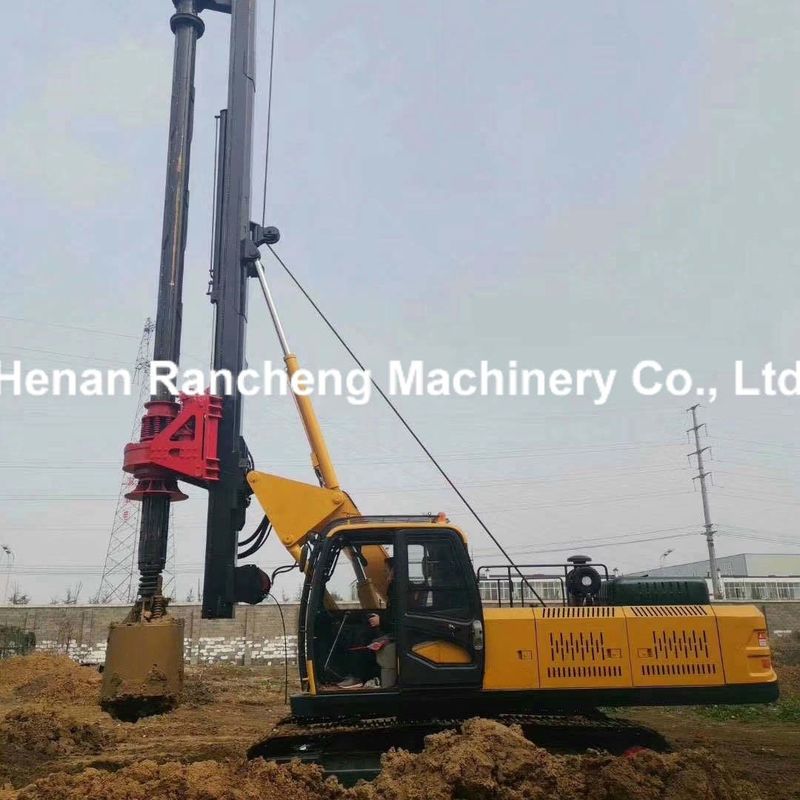

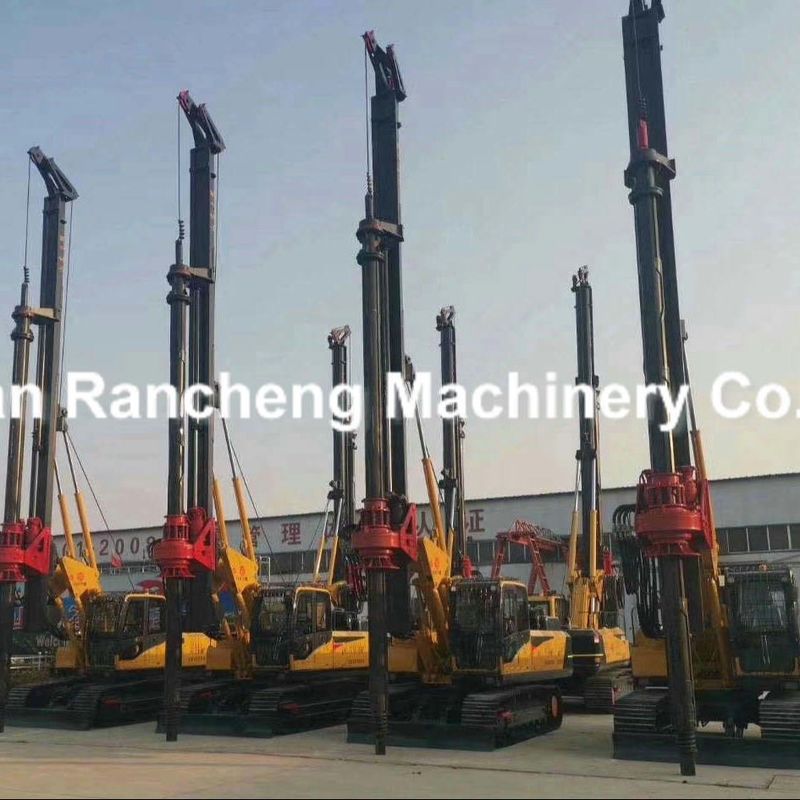

Imagens da máquina
